12864中文字庫模塊使用注意項

用帶中文字庫的128X64顯示模塊時應注意以下幾點：

①欲在某一個位置顯示中文字符時，應先設定顯示字符位置，即先設定顯示地址，再寫入中文字符編碼。

②顯示ASCII字符過程與顯示中文字符過程相同。不過在顯示連續字符時，只須設定一次顯示地址，由模塊自動對地址加1指向下一個字符位置，否則，顯示的字符中將會有一個空ASCII字符位置。

③當字符編碼為2字節時，應先寫入高位字節，再寫入低位字節。

④模塊在接收指令前，向處理器必須先確認模塊內部處于非忙狀態，即讀取BF標志時BF需為“0”，方可接受新的指令。如果在送出一個指令前不檢查BF標志，則在前一個指令和這個指令中間必須延遲一段較長的時間，即等待前一個指令確定執行完成。指令執行的時間請參考指令表中的指令執行時間說明。⑤“RE”為基本指令集與擴充指令集的選擇控制位。當變更“RE”后，以后的指令集將維持在最后的狀態，除非再次變更“RE”位，否則使用相同指令集時，無需每次均重設“RE”位。

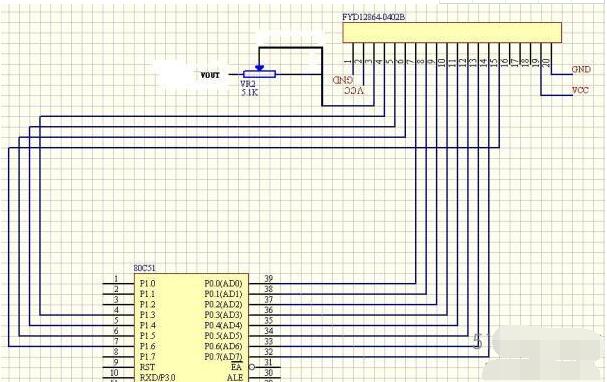

4、 與單片機80C51的一種接口如圖所示
